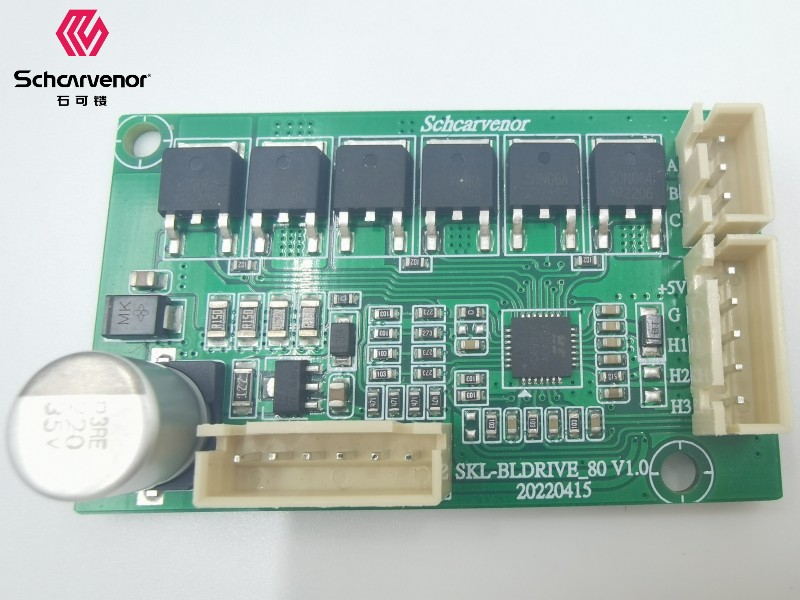

型号：SKL-BLDRIVE_80

技术要求：

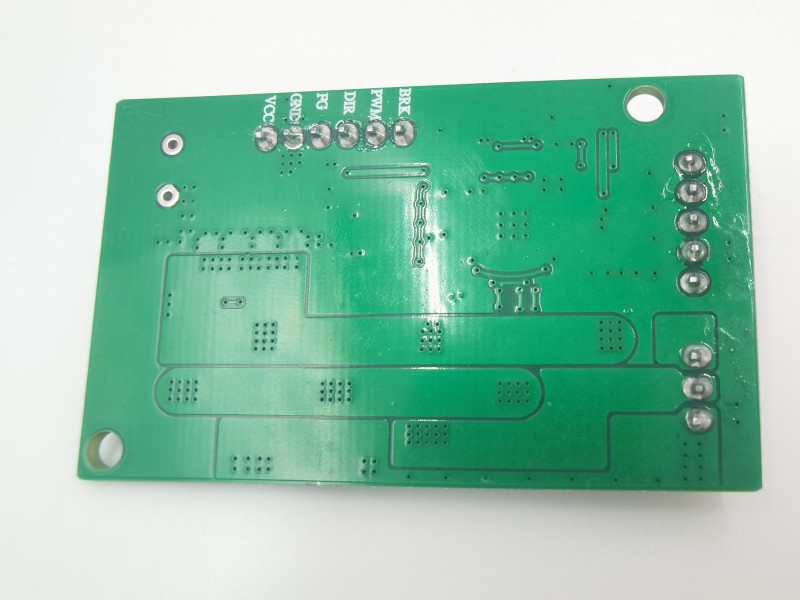

1.VCC: 电源+极输入，输入电压DC7.4V-DV24.0V

2.FG :  0-5V/2mA电压输出，≤0.5V低电平，旋转一周输出脉冲5PCS。（脉冲输出个数与铁芯槽数和磁铁极对数有关）

3.GND: 电源负极。

4.DIR : CW/CCW控制。

5.PWM：0-5V脉宽调速，≤0.5V低电平，≥3.3V高电平。

6. BRK: 刹车

7.边缘光滑无毛刺。

8.电压DC7.4V-DC24.0V

9.过载保护电流5.3A，热保护温度110℃。

10.使用环境温度-20℃-80℃。

11.负占空比控制转速，调速范围8%-100%，负占空比＜8%电机停转，=100%或持续低电平时电机全速运行，频率20KHZ，最大频率60KHZ。
